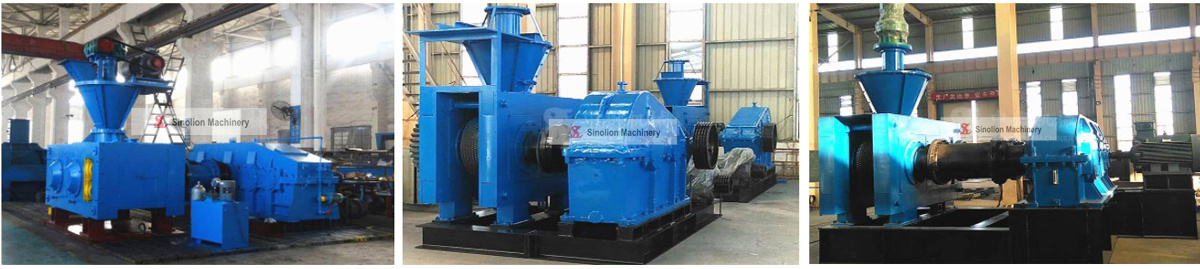

— 图片实拍 —
— 设备简介 —
GY系列高压双轴压球机是在普通干粉压球机的基础上研制而成,经过不断改进,特别是在降低能耗、提高压球质量和致密度方面;采用双输出轴减速机结构,提高滚轮精度;采用硬齿面齿轮,提高减速机的工作性能和使用寿命;预压系统采用调速电机;所有磨损件均采用耐磨合金材料焊接而成;液压站独立放置,具有调压功能和压力过载保护功能。由双轴高压压块机制成的最终压块具有较高的压块率和较高的压块强度。通过强制加压,预压螺杆强制喂料,制成高硬度煤球(如氧化镁、铝土矿、白云石、铁粉等)。广泛用于冶金、化工、煤炭、耐火材料等行业。特别适用于钢铁厂生产石灰、铁、钢渣、废钢、粉煤灰、污泥等。
— 性能特点 —
1、减速机部分
减速机连接电源和压辊。将压力从马达传送到滚筒。与普通的煤球机相比,该煤球机的减速机是不同的和特殊的。减速机皮带轮和减速机之间有安全销,目的是保护压球机过载,当压球机过载时,安全销将被切断,压球机断电,所有机器(包括减速机)停止运行。
本款型煤机减速机为特殊重型重型硬齿面减速机,与普通ZQ国标单轴输出减速机相比,该减速机为双轴减速机,保证了型煤机的两个压力形状均为驱动轴(差与传统压球机的主动轴和被动轴之间),运行更稳定。这种减速机设计了泵润滑,源源不断地提供齿轮减速机、轴承的润滑。
2.联轴器部分
联轴器连接减速机和主机,与普通型煤机结构不同。
普通机器上的联轴器是普通法兰式联轴器,只连接两个轴,共两个联轴器。但本机联轴器为四套,均为内齿曲轴套联轴器。
因为煤球机的工作原理是利用两个驱动形状使煤球产生高压。减速机为双轴减速机,两轴相对位置固定。由于两滚轮之间有一个调节范围,为解决因减速机轴相对位置固定而无法固定滚轮的问题,本机联轴器采用内齿与弯齿联动结构。曲齿具有调节范围,很好地解决了两个减速机轴位置固定的问题。
3、双传动轴装置
减速机的两根传动轴通过联轴器与压块机轴相连,使本机采用双传动轴结构。优点是两轴均为传动轴,压辊工作时压力均匀,得到更好的压块量。
普通的煤球机有一根传动轴和一根从动轴,从动轴一直有一个对角向下的力。因此,当进入压球机的物料潮湿或干燥且搅拌不均时,被动压辊球窝上会出现少量煤球脱落不完整,部分煤球不美观。双传动轴装置避免了此类问题。
— 技术参数 —
型号 | 辊皮直接 (mm) | 辊皮宽度 (mm) | 总压力 (T) | 最大比压 (t/cm) | 主电机功率 (kw) | 处理能力 (t/h) | 重量(t) |
GY520-196 | 520 | 196 | 150 | 8 | 55 | 2.2-3.5 | 13.7 |
GY650-205 | 650 | 205 | 220 | 11 | 90 | 4-6.5 | 19.2 |
GY750-320 | 750 | 320 | 200 | 6 | 110 | 7-10 | 24.5 |
GY750-280 | 750 | 280 | 300 | 11 | 185 | 6-8.5 | 34 |
GY800-350 | 800 | 350 | 380 | 11 | 200 | 8-10 | 39.3 |
GY1000-460 | 1000 | 460 | 350 | 8 | 250 | 10-15 | 50 |
GY1000-500 | 1000 | 500 | 450 | 9 | 280 | 14-17 | 58.5 |
GY1000-500 | 1000 | 500 | 500 | 10 | 315 | 15-20 | 58.5 |
GY1000-900 | 1000 | 900 | 450 | 5 | 280 | 25-30 | 63 |
GY1000-900 | 1000 | 900 | 540 | 6 | 185*2 | 30-35 | 59.3 |
GY1200-900 | 1200 | 900 | 800 | 8 | 280*2 | 40 | 110 |
