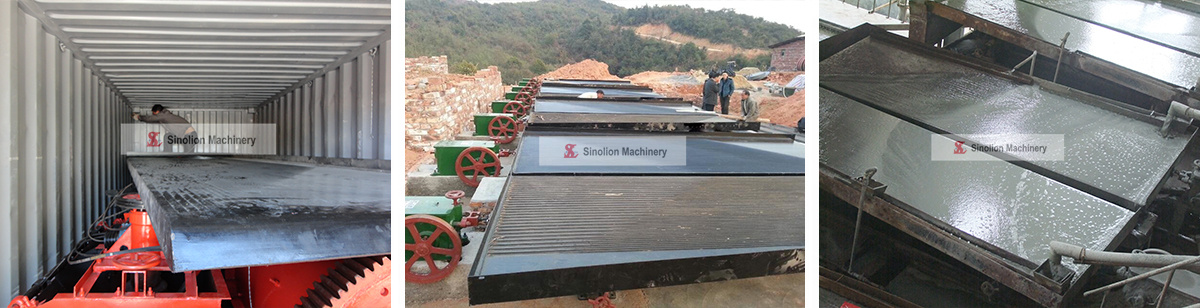

— 图片实拍 —
— 设备简介 —
摇床是国内广泛使用的有效重选设备，其选别部分基本是传统的木质床面。实践证明，木质床面容易变形损坏、维修频繁，使用期短，木材生漆等原材料日趋紧缺，难以适应生产发展的要求。为此，郑州中狮研制了6S型新式玻璃钢摇床面以取代木质床面。鉴定认为其结构先进，性能良好，运转可靠，选别指标优良，在材质、结构、制造工艺等方面与木质床面完全不同，是对传统木质床面的重大革新，确定批量生产推广使用。
— 性能特点 —
1.刚度、强度大、变形小。
2.吸水率低、不增重。
3.工作表面不易损坏、耐磨性好、维修量小。
4.不吸潮泡肿、不霉烂、无虫蛀。
5.抗化学腐蚀、耐酸碱、不忌矿浆是的药剂。
6.耐气候性好、形状稳定、不干裂。
7.选别性能良好、指标稳定。
8.保留了木质床面的装配尺寸、两者可互换安装。
— 技术参数 —
| 规格型号 | 6-S | 6-S | LY | LY | |
|---|---|---|---|---|---|
| 床面尺寸（mm） | 4520x1850x1560 | 3000x1620x1100 | 2100x1050x850 | 1100x500x430 | |
| 长X给矿端宽X精矿端宽 | |||||
| 选别面积（平方米） | 7.67 | 4.8 | 2 | 0.51 | |
| 给矿粒度（毫米） | 粗砂 | 2-0.5 | 2-0.5 | 2-0.5 | 2-0.5 |
| 细砂 | 0.5-0.074 | 0.5-0.074 | 0.5-0.074 | 0.5-0.074 | |
| 矿泥 | 0.074-0.037 | 0.074-0.037 | 0.074-0.037 | 0.074-0.037 | |
| 给矿浓度（%） | 10-30 | 10-30 | 10-30 | 10-30 | |
| 处理能力（t/h） | 粗砂 | 1-2.5 | 0.6-1.5 | 0.4-0.8 | 0.1-0.2 |
| 细砂 | 0.8-1.2 | 0.2-0.8 | 0.2-0.5 | 0.05-0.1 | |
| 矿泥 | 0.2-0.6 | 0.2-0.4 | 0.1-0.2 | 0.02-0.05 | |
| 耗水量（t/h） | 0.5-3.5 | 0.3-1.5 | 0.2-1 | 0.1-0.5 | |
| 冲程（mm） | 8-36 | 10-30 | 12-28 | 9-17 | |
| 冲次(次/分） | 240-380 | 240-420 | 250-450 | 280-460 | |
| 横向坡度（度） | 0°-5° | 0°-8° | 0°-10° | 0°-10° | |
| 电动机 | 型号 | Y70L-4 | Y70L-4 | Y90L-4 | Y90L-4 |
| 功率（kw） | 1.1 | 1.1 | 1.1 | 0.55 | |
| 转速（r/min） | 1400 | 1400 | 1400 | 1400 | |
| 三角皮带（mm） | A-2000 | A-1033 | B-2007 | A-1245 | |
| 外形尺寸（mm） | 5630X1850X900 | 4075X1320X780 | 3040X150X1020 | 1530X500X800 | |
| 长x宽x高 | |||||
| 重量 | 650 | 550 | 350 | 150 | |
